30V 1500W điều chỉnh điện áp hiện tại e-Car, e-Motorcycle bộ sạc pin SMPS 1A đến 60A, phù hợp với pin hóa học đa dạng như dưới đây.
| Loại pin | Số lượng tế bào | Điện áp đầu ra/V | Sạc đầu cuối Điện áp cho mỗi tế bào | Điện tích điện | Dòng điện sạc đầu cuối/A | Chế độ sạc | ||
| Chưa lâu. | Loại | Max. | ||||||
| LiPo | 1S-7S | 10-30 | 2.75 | 4.2 | 4.25 | 1.0-60A | 5-60% | Sạc trước, CC/CV và duy trì |
| Li-ion | 1S-7S | 10-30 | 2.5 | 4.1 | 4.15 | |||
| Cuộc sống | 1S-8S | 10-30 | 2.0 | 3.65 | 3.7 | |||
| Lít To | 2S-11S | 10-30 | 1.5 | 2.7 | 2.7 | |||
| Pb | 2S-12S | 10-30 | 1.75 | 2.4 | 2.5 | |||
| - Delta Voltage / mV | ||||||||
| Chưa lâu. | loại | Max. | ||||||
| NiMH /NiCd | Ô tô | 10-30V | 100 | 300 | 1000 | CC | ||

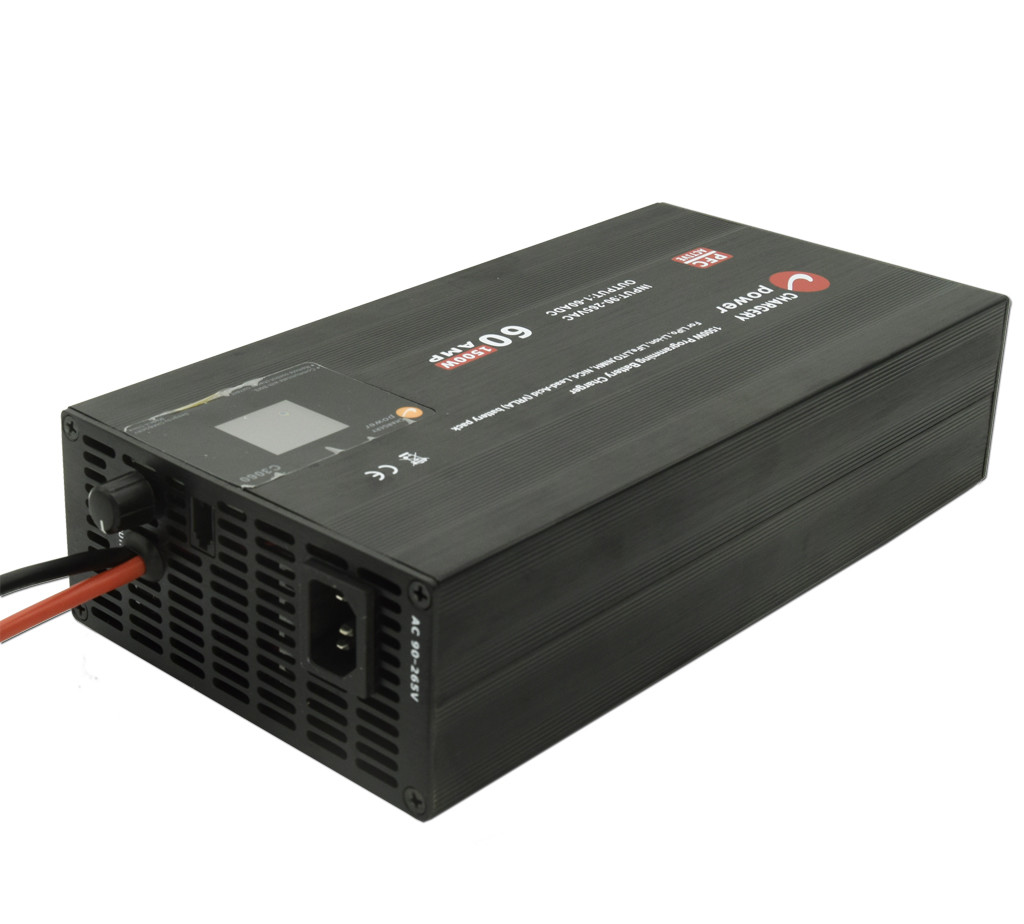

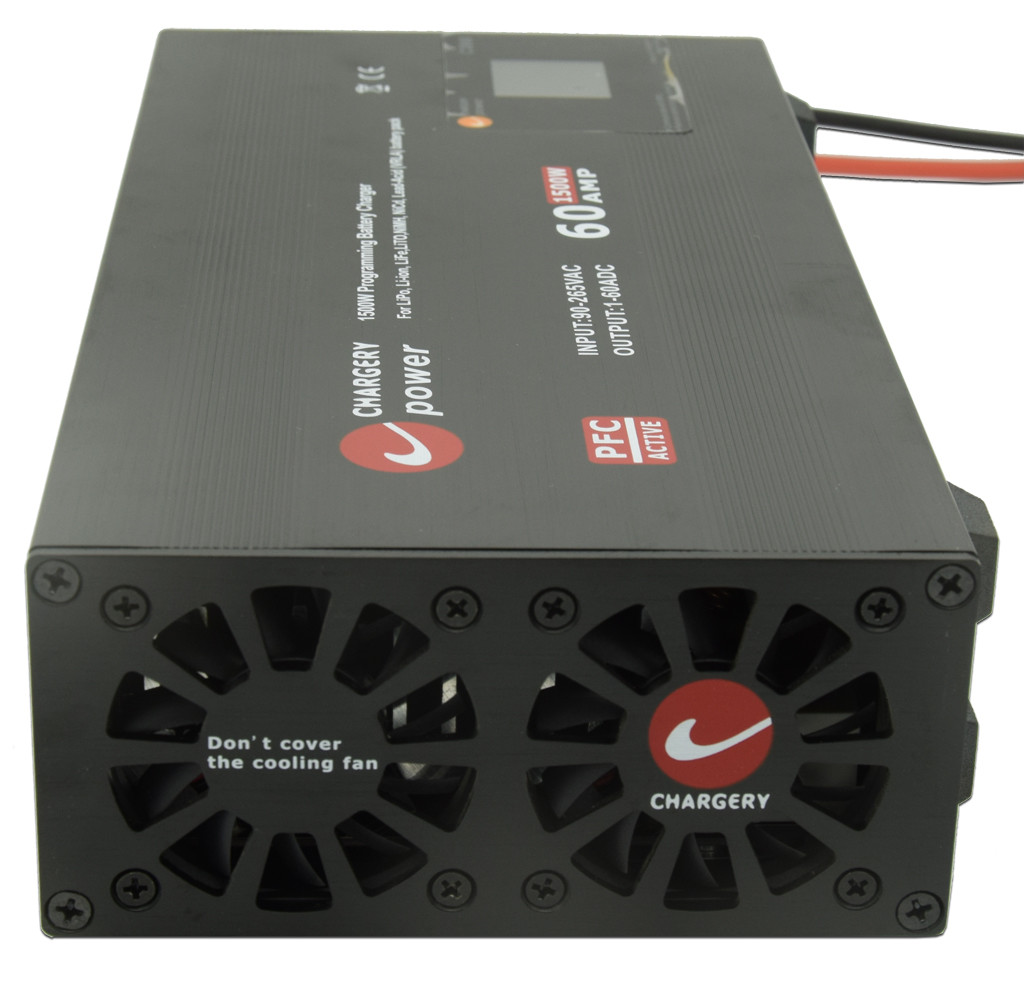

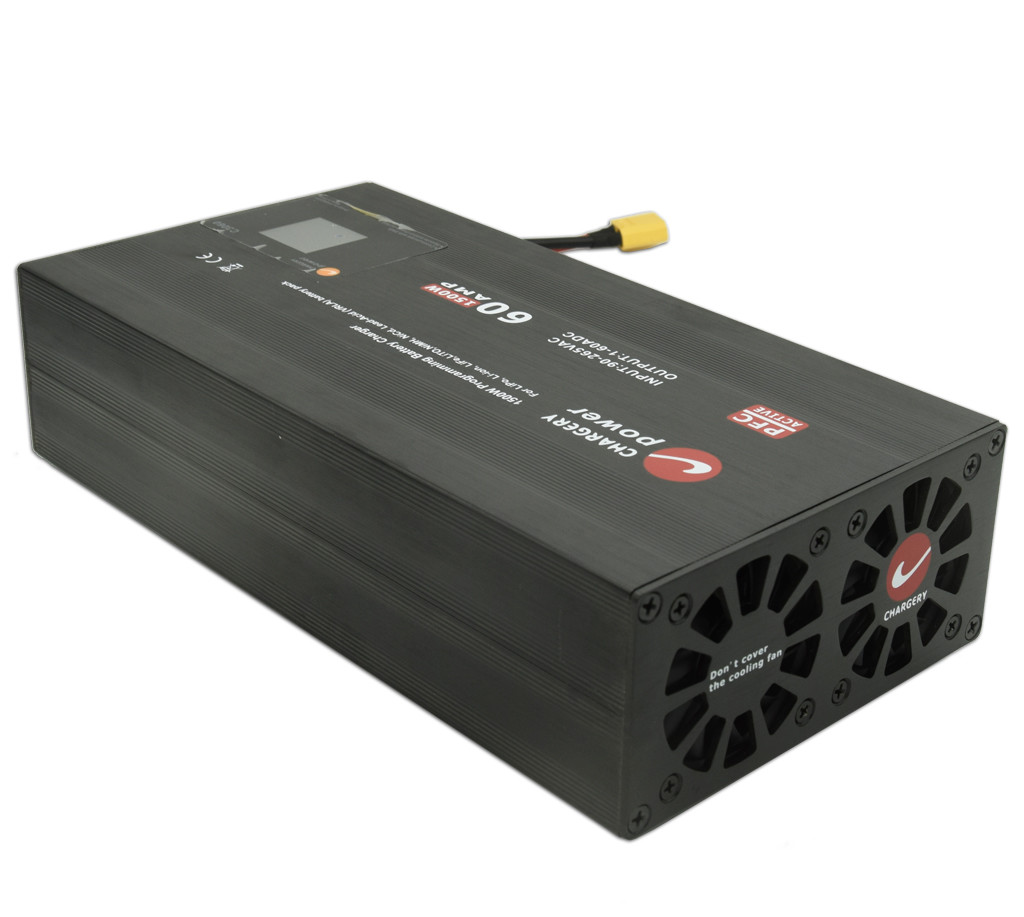

Máy sạc pin C3060 là một giải pháp sạc đáng tin cậy và chất lượng cao được thiết kế đặc biệt cho các hệ thống pin trong xe điện.Nó có khả năng sạc đến pin Lithium 8S ở 60A và 1500W với đầu vào AC90V ~ 265V và có kích thước nhỏ gọn chỉ 68mm.
Các công nghệ sáng tạo đã được kết hợp để đạt hiệu quả lên đến 94% trong khi duy trì nhiệt độ bên trong dưới 80 °C.Điện áp và dòng điện sạc được hiệu chỉnh chính xác để đảm bảo chính xác vàsạc an toàncho pin.
Bộ sạc có khả năng sạc nhiều loại pin hóa học, vàCác thông số sạcLCD hiển thị dữ liệu pin và theo dõi toàn bộ quá trình sạc để đảm bảohiệu suất tối ưu.
C3060 không chỉ là một bộ sạc mà còn là một SMPS có thể hoạt động trong chế độ cung cấp điện.
Bộ sạc có thể hoạt động như một đơn vị cung cấp điện (PSU, SMPS).Không nên kết nối pin và sạc nó trong khi ở chế độ mà bạn có thể thiết lập điện áp và dòng điện đầu ra.
Đặc điểm
.
Hai mô hình có sẵn
| Mô tả chức năng | Mô hình | |
| C3060A | C3060B | |
| 1.Điều khiển từ xaĐiện tích điện bằng thiết bị bên ngoài. | √ | |
| 2Bắt đầu sạc tự động (Sạc tự độngchế độ) sau khi kết nối với nguồn AC và pin để sạc | √ | |
| 3.Khởi động lại sạckhi điện áp pin giảm 5-10% | √ | |
| 4.Sạc bình thườngchế độ, loại pin thiết lập, số lượng tế bào và tất cả các thông số sạc | √ | √ |
| 5.Chế độ cung cấp điện, 10-30V điều chỉnh, 1-60A điều chỉnh | √ | √ |
| 6.Giao tiếp với BMS,Điện tích điện điều khiển bởi Chargery BMS, ngăn chặn bất kỳ điện áp tế bào từ quá sạc | √ | √ |
Thông số kỹ thuật
| Parameter đầu vào | Giá trị |
| Điện áp định số | AC110 / 220V |
| Điện áp cho phép | AC90 ~ 265V |
| Tần số định số | 50/60Hz |
| Tần số được phép | 47 ~ 63Hz |
| Điện RMS tối đa | 18A @90V, 7.5A @220V |
| Hiệu quả | 94% với 65% tải và đầu vào 220Vac |
| PFC hoạt động | PF>0,99 ở 90VAC và 100% tải; PF>0,97 ở 220VAC và 100% tải |
| Parameter đầu ra | Giá trị |
| Phạm vi điện áp như SMPS | 10 ~ 30V được lập trình |
| Độ chính xác điện áp | ± 1% |
| Phạm vi hiện tại như SMPS | 1 ~ 60A được lập trình |
| Độ chính xác hiện tại | ± 1% |
| Điện áp sạc | 10-30V điều chỉnh |
| Điện tích điện | 1-60A điều chỉnh |
| Sức mạnh | 1500W tối đa. |
| Điện áp sóng | 150mV |
Ứng dụng
Hoạt động
Làm việc trên chế độ cung cấp điện
Bảo vệ
| Loại bảo vệ | Mức giới hạn bảo vệ/giá trị tối đa, hoạt động |
| Bảo vệ điện áp quá cao | Lên 2V, ngừng sạc |
| Dưới bảo vệ điện áp | Dưới 2V thiết lập sau khi sạc trước, không sạc |
| Bảo vệ hiện tại | Lên 2A, ngừng sạc. |
| Bảo vệ năng lượng quá tải | Hơn 1500W, ngừng sạc |
| Bảo vệ nhiệt độ quá cao | Đặt quá, ngừng sạc. |
| Bảo vệ mạch ngắn | Vòng ngắn trên Output trong 1 giây |
| Chống lửa - bảo vệ đầu cuối từ bị hư hỏng | Kết nối pin với bộ sạc, tia lửa không xảy ra |
| Kết nối pin ngược | Khi pin được kết nối ngược, không hiển thị điện áp, không sạc, |
| Mô hình | Loại pin/số tế bào | Điện tích điện | Nạp năng lượng tối đa. | Thích hợp với BMS |
| C6050 | 5S-14S LiFe, và các sản phẩm khác | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe, và các sản phẩm khác | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe, và các loại khác | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe, và các loại khác | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe, và các loại khác | 1-40A tại đầu vào AC | 1500W | Điện cân bằng 1.2A hoặc 2A |
| 0.1-20A tại đầu vào DC | 1500W | Xả ở 0.1-40A 100W |
Gói
Câu hỏi thường gặp
Tôi có thể có một mẫu đặt hàng cho bộ sạc không?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
Q2. Còn thời gian giao hàng?
A: 3-5 ngày để chuẩn bị mẫu, 5-10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có bất kỳ giới hạn MOQ cho đơn đặt hàng OEM?
A: MOQ thấp, 1pc để kiểm tra mẫu có sẵn.
Q4. Làm thế nào bạn vận chuyển hàng hóa và mất bao lâu để đến?
A: Giao hàng bằng DHL, UPS, FedEx hoặc TNT. Phải mất 3-5 ngày để đến. Hàng không và vận chuyển biển cũng tùy chọn.
Q5. Làm thế nào để tiến hành một đơn đặt hàng cho bộ sạc?
A: Trước tiên cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai Chúng tôi trích dẫn theo yêu cầu của bạn hoặc đề xuất của chúng tôi.
Thứ ba là bạn xác nhận mẫu và đặt tiền gửi để đặt hàng chính thức.
Thứ tư, chúng tôi sắp xếp sản xuất.
Q6. Có được in logo của tôi trên sản phẩm sạc không?
A: Có. Xin vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất.
Q7: Bạn có cung cấp bảo hành cho các sản phẩm?
A: Vâng, chúng tôi cung cấp 2 năm bảo hành cho sản phẩm của chúng tôi.
Câu 8: Làm thế nào để đối phó với lỗi?
A: Đầu tiên, sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt và tỷ lệ bị lỗi sẽ dưới 0,2%.
Thứ hai, trong thời gian bảo hành, chúng tôi sẽ gửi đèn mới với đơn đặt hàng mới cho số lượng nhỏ.chúng tôi sẽ sửa chữa chúng và gửi lại cho bạn hoặc chúng tôi có thể thảo luận về giải pháp bao gồm gọi lại theo tình huống thực tế.
Q9. Tại sao điện áp và dòng điện đọc trên LCD không chính xác?
A: điện áp và dòng điện được hiệu chỉnh trước khi vận chuyển, nếu không bộ sạc không hoạt động, vì vậy xin vui lòng kiểm tra kết nối dây đầu ra, khi khoảng cách giữa SMPS và thiết bị của bạn là một vấn đề,xin hãy kéo dài cáp AC KHÔNG kéo dài cáp DC (cáp đầu ra). chiều dài cáp đầu ra 1 mét (10AWG) được đề xuất, trên 1 mét, sẽ ảnh hưởng đến độ chính xác điện áp và dòng đặc biệt là ở 60A 1500W.
Sao không nạp pin cho tôi?
A: nếu đọc điện áp pin trên màn hình LCD dưới cài đặt, hoặc pin bị xả quá mức, hoặc cài đặt số lượng tế bào sai, hoặc kết nối pin bị mất, bộ sạc sẽ không sạc.Vì vậy, kiểm tra kết nối pin, đầu tiên xác nhận đọc điện áp trên LCD là gần điện áp pin thực, nếu không bộ sạc không sạc, nếu có, vui lòng thiết lập tham số sạc và sau đó bắt đầu sạc.
Q11. Máy sạc có thể giao tiếp với các BMS thương hiệu khác không?
A: Có, có cổng điều khiển trên bộ sạc, để biết chi tiết, vui lòng liên hệ với chúng tôi.
Q12. làm thế nào để ngăn chặn bất kỳ tế bào nào bị sạc quá mức trong khi sạc?
A1: Phù hợp với BMS, BMS cắt sạc bằng cách ngắt mạch sạc, chẳng hạn như ngắt DCC, relé, SSR. Chuyển pin.
A2: phù hợp với BMS sạc, BMS điều khiển sạc hiện tại đến không. Đừng ngắt sạc nhiều lần, và lưu DCC, relé, SSR, bất kỳ công tắc.
Q13. Bộ sạc có thể hoạt động một mình mà không cần BMS không?
A: Có, nhưng pin có thể bị sạc quá.
Q14: Bộ sạc có thể theo dõi điện áp của mỗi tế bào không?
A: Không, bộ sạc theo dõi tổng điện áp pin và dòng sạc, không thể theo dõi điện áp mỗi tế bào, vì vậy wihtout BMS hoặc bảng bảo vệ khác, pin không an toàn trong khi sạc.
Q15. Máy sạc có thể được điều khiển bằng thiết bị bên ngoài không?
A: có, thiết bị bên ngoài có thể điều khiển sạc hiện tại ngay cả khi cắt sạc. nó chỉ dành cho phiên bản A.
Q16.Máy sạc có tương thích với chức năng Plug and Play không?
A:có, nếu bạn đặt "Auto charge" vào ON trong khi sạc và sạc trong hơn 1 phút, bộ sạc sẽ nhớ các thiết lập.nó sẽ tự động sạc bằng cách sử dụng các thiết lập trước đóChế độ này được gọi là chế độ sạc tự động, hoạt động giống như một bộ sạc bình thường hoặc chung.
Ưu điểm của công ty
Bộ sạc và nguồn điện với công suất cao và hiệu quả cao sử dụng ZVS / ZCS vàChỉnh sửa đồng bộđể đạt 94%hiệu quả caoMCU điều khiển điện áp đầu ra và hiện tại, cho phép tất cả cáccác thông số sạcđược lập trình.
BMS có độ chính xác cao và đo điện áp tế bào, điện tích và điện thải và nhiệt độ pin bằng cách sử dụng ADC 12 hoặc 16 bit.
Sạc BMS và Charger giao tiếp với nhau, loại bỏ sự cần thiết phải cắt bỏ sạc thông qua mở DCC hoặc rơle.thời gian sạcvàkéo dài tuổi thọ pin, mà không cần phải cài đặt DCC hoặc rơle để ngắt sạc khi bất kỳ tế bào nào đạt được điện áp cao nhất.
CHARGERY là một công ty gần như độc đáo trong thị trường UAV (mô hình RC, máy bay không người lái lớn) và EV (e-bike, e-motorcycle, e-scooter).
Kể từ năm 2006, chúng tôi đã tập trung vào việc phát triển bộ sạc công suất cao (lên đến 60A 3000W),Bộ sạc cân bằng(đầu vào AC, đầu vào DC và đầu vào kép AC / DC) và các đơn vị BMS 800A cho pin LiPo / LiFe / LiTO tối đa 24S.
Bộ sạc sạc có thể sạc bất kỳ loại pin hóa học nào, bao gồm LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD và Pb (acid chì, pin VRLA).dòng sạc,điện áp cuối, vàdòng kết thúctất cả có thể được lập trình, và các bộ sạc có tính năng chống lửa vàBảo vệ cực ngượckhi pin điện áp cao được kết nối với bộ sạc hoặc biến tần / tải.
Đơn vị BMS sạc có thể xử lý lên đến 800A sạc vàdòng xả, với một thiết kế đặc biệtMáy tiếp xúc DC(DCC) bao gồm một mạch chống giật.
