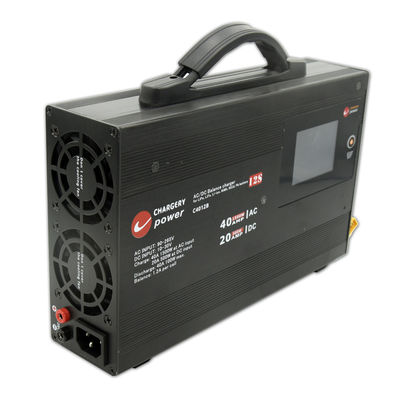

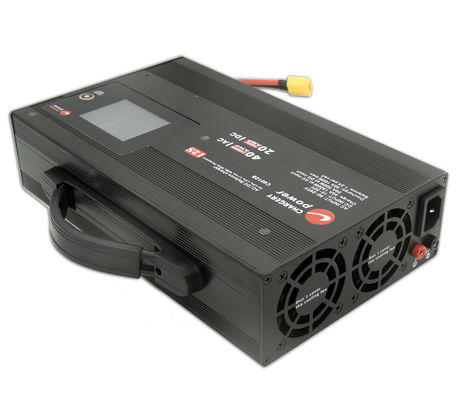

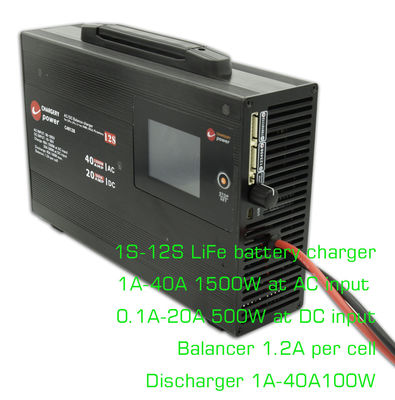

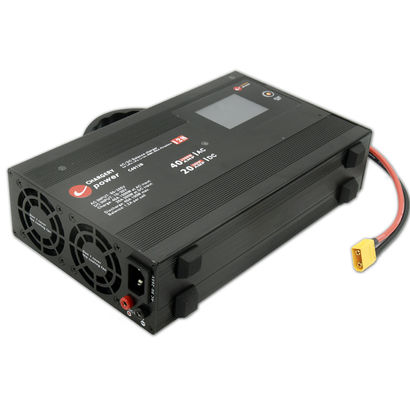

43.8V 1500W điều chỉnh LiFe Battery Balancer Charger Discharger 4S 6S 8S 12S 40A
thích hợp cho pin hóa học đa dạng như dưới đây.
| Loại pin | Số lượng tế bào | Điện áp đầu ra/V | Sạc đầu cuối Điện áp cho mỗi tế bào | Điện tích điện | Dòng điện sạc đầu cuối/A | Chế độ sạc | ||
| Chưa lâu. | Loại | Max. | ||||||
| LiPo | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | 1.0-40A | 5-20% | Sạc trước, CC/CV và duy trì |
| LiHv | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | |||
| Cuộc sống | 1S-12S | 1.5-53 | 3.2 | 3.65 | 3.75 | |||
| Lít To | 1S-12S | 1.5-53 | 1.5 | 2.75 | 2.8 | |||
| Pb | 1S-21S | 1.5-53 | 2.0 | 2.4 | 2.5 | |||
| - Delta Voltage / mV | ||||||||
| Chưa lâu. | loại | Max. | ||||||
| NiMH /NiCd | 1-35S | 1.5-53 | 1 | 5 | 999 | CC |
||
Tại sao cần thiết để xả pin và lãng phí năng lượng của nó? Một lý do là để lưu trữ. Đối với pin lithium, lưu trữ pin ở "năng lượng lưu trữ", đó là khoảng 50% trạng thái sạc (SOC),được khuyến cáo cho thời gian dài hơn một thángỞ cấp độ này, điện áp pin và SOC đáng tin cậy hơn và dễ bảo trì hơn, giúp duy trì chất lượng pin, hiệu suất và kéo dài tuổi thọ tổng thể của nó.
C4012B có khả năng xả ở tốc độ lên đến 40A, với mộtCông suất xả tối đaĐiều này có nghĩa là đối với một tế bào duy nhất, thiết bị có thể xả ở 25A, cho phép nó kiểm tra công suất của tế bào.Đánh giá công suất cao, chẳng hạn như 500W thậm chí 1000W. Tuy nhiên, thiết bị vẫn có thể điều khiển và giám sát quá trình xả, đảm bảo rằng việc xả điện vẫn ổn định.
Nhìn chung, khả năng xả pin chính xác và nhất quán là quan trọng để duy trì chất lượng và hiệu suất pin.Tỷ lệ xả caovà điều khiển chính xác làm cho nó trở thành một công cụ thiết yếu cho những người cần kiểm tra dung lượng và hiệu suất pin, đồng thời đảm bảo rằng pin được xả an toàn và hiệu quả.
Trong chế độ xả, thiết bị cho phép người dùng đặtdòng xảKhi thiết bị xả pin, nó cũng có thể điều chỉnh dòng xả để ngăn chặn các thành phần bên trong quá nóng.Tính năng này giúp đảm bảo rằng thiết bị hoạt động an toàn và hiệu quảBằng cách cung cấp điều khiển chính xác quá trình xả, thiết bị giúp kéo dài tuổi thọ của pin và tối ưu hóa hiệu suất của nó.
Trong quá trình xả, trở kháng tế bào có thể được đo đồng thời.
CácChế độ lưu trữ là một chức năng thiết yếu của C4012B.Thiết bị có thể điều chỉnh điện áp pin đến "điện áp lưu trữ" tối ưu bất kể điện áp pin trên hoặc dưới mức nàyĐiều này đảm bảo rằng pin có thể được lưu trữ an toàn trongđiều kiện tối ưu, có thể giúp kéo dài tuổi thọ của nó.
Điều đáng chú ý là nhiệt độ môi trường là một yếu tố quan trọng khác để xem xét khi lưu trữ pin.45 độ C, tuổi thọ pin sẽ được rút ngắn đáng kể do tăng tốc độ tự xả.điều quan trọng là lưu trữ pin trong một môi trường mát mẻ và khô để ngăn ngừa hư hỏng và tối đa hóa tuổi thọ của chúng.
Khi được kết nối với đầu vào DC 10-30V, C4012B có thể sạc và cân bằng bất kỳ bộ pin lithium nào ở 20A và 500W. Điều này tương tự như bộ sạc cân bằng DC-DC, nhưng với chi phí thấp hơn.
Với trình độ caomạch cân bằngvà các thuật toán, bộ sạc cung cấp một dòng điện cân bằng 1.2A hằng hằng cho mỗi tế bào.Bộ pin công suất lớnvà nhanh chóng tiếp tục tất cả các trạng thái cân bằng điện áp tế bào.
Bộ sạc tự hào có sức mạnh xả tối đa 100W, loại bỏ sự cần thiết của bất kỳ tải bên ngoài.bảo vệ nhiệt độ bên trong, tự động giảm công suất đầu ra và ngừng hoạt động nếu nhiệt độ vượt quá thiết lập hoặcnhiệt độ tắt.
Màn hình LCD TFT của bộ sạc cung cấp rất nhiều thông tin, bao gồm dòng, điện áp, điện, dung lượng, thời gian,tình trạng làm việc, nhiệt độ, và nhiều hơn nữa.nâng cấp chương trình phần cứngqua cổng USB.
Với hoạt động trên toàn thế giới AC 90-265V, bộ sạc loại bỏ nhu cầu về bất kỳ bộ chuyển đổi thay thế nào, đảm bảo hoạt động an toàn và đáng tin cậy trên toàn thế giới.tiêu thụ điện của bộ sạc là ít hơn 1W khi không thực hiện bất kỳ chương trình nào trong chế độ đầu vào AC.
Bộ sạchiệu quả chuyển đổilà lên đến 94% trong chế độ đầu vào AC và 96% trong chế độ đầu vào DC.quạt làm mát thông minhbật tự động dựa trên nhiệt độ và sử dụng ZVS / ZCS vàChỉnh sửa đồng bộcho hiệu quả tối đa.
Khóa
Bảo vệ
Ngoài việc bảo vệ bản thân khỏi bị hư hỏng, bộ sạc được thiết kế vớibảo vệ an toàn tối ưutrong tâm trí, với một số biện pháp bảo vệ quan trọng, bao gồm
Chứng nhận
Bộ sạc được phê duyệt bởi CE và phù hợp vớiChỉ thị EMC2014/30/EU,
Đầu vào AC
Đầu vào DC
Hoạt động
Hướng dẫn
Hướng dẫn sản phẩm C4012B V1.30
Video
Dưới đây là để sạc pin 12S LTO với bộ sạc.
Gói
Sơ đồ kết nối
Biểu đồ kết nối pin 2 6S
đo kháng cự bên trong tế bào
Giao diện chính
adapter board cho bộ pin khác nhau
Ứng dụng
Máy sạc của chúng tôi có một loạt các ứng dụng, bao gồm sạc pin lithium iron phosphate, pin lithium ion, pin lithium polymer (LiPO và LiFe), pin LTO và LiTo,Pin NCM và pin LFP, cũng như pin axit chì, pin AGM, VRLA, Gel, ướt và pin Cal. Bộ sạc này phù hợp để sử dụng trong các thiết bị và thiết bị khác nhau, bao gồm nhưng không giới hạn trong công cụ điện, xe đạp điện,xe máy điện, máy quét điện, AGV điện, xe tay ga điện, du thuyền điện, xe cân bằng, AGV, xe nâng, máy bay không người lái, trực thăng RC, thuyền RC, xe RC, máy bay RC, UAV, xe golf, ván lướt,robot, và hệ thống lưu trữ năng lượng.
| Mô hình | Loại pin/số tế bào | Điện tích điện | Nạp năng lượng tối đa. | Thích hợp với BMS |
| C6050 | 5S-14S LiFe, và các sản phẩm khác | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe, và các sản phẩm khác | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe, và các loại khác | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe, và các loại khác | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe, và các loại khác | 1-40A tại đầu vào AC | 1500W | Điện cân bằng 1.2A hoặc 2A |
| 0.1-20A tại đầu vào DC | 1500W | Xả ở 0.1-40A 100W |
Câu hỏi thường gặp
Tôi có thể có một mẫu đặt hàng cho bộ sạc không?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
Q2. Còn thời gian giao hàng?
A: 3-5 ngày để chuẩn bị mẫu, 5-10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có bất kỳ giới hạn MOQ cho đơn đặt hàng OEM?
A: MOQ thấp, 1pc để kiểm tra mẫu có sẵn.
Q4. Làm thế nào bạn vận chuyển hàng hóa và mất bao lâu để đến?
A: Giao hàng bằng DHL, UPS, FedEx hoặc TNT. Phải mất 3-5 ngày để đến. Hàng không và vận chuyển biển cũng tùy chọn.
Q5. Làm thế nào để tiến hành một đơn đặt hàng cho bộ sạc?
A: Trước tiên cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai Chúng tôi trích dẫn theo yêu cầu của bạn hoặc đề xuất của chúng tôi.
Thứ ba là bạn xác nhận mẫu và đặt tiền gửi để đặt hàng chính thức.
Thứ tư, chúng tôi sắp xếp sản xuất.
Q6. Có được in logo của tôi trên sản phẩm sạc không?
A: Có. Xin vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất.
Q7: Bạn có cung cấp bảo hành cho các sản phẩm?
A: Vâng, chúng tôi cung cấp 2 năm bảo hành cho sản phẩm của chúng tôi.
Câu 8: Làm thế nào để đối phó với lỗi?
A: Đầu tiên, sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt và tỷ lệ bị lỗi sẽ dưới 0,2%.
Thứ hai, trong thời gian bảo hành, chúng tôi sẽ gửi đèn mới với đơn đặt hàng mới cho số lượng nhỏ.chúng tôi sẽ sửa chữa chúng và gửi lại cho bạn hoặc chúng tôi có thể thảo luận về giải pháp bao gồm gọi lại theo tình huống thực tế.
Q9. Tại sao điện áp và dòng điện đọc trên LCD không chính xác?
A: điện áp và dòng điện được hiệu chỉnh trước khi vận chuyển, nếu không bộ sạc không hoạt động, vì vậy xin vui lòng kiểm tra kết nối dây đầu ra, khi khoảng cách giữa SMPS và thiết bị của bạn là một vấn đề,xin hãy kéo dài cáp AC KHÔNG kéo dài cáp DC (cáp đầu ra). chiều dài cáp đầu ra 1 mét (10AWG) được đề xuất, trên 1 mét, sẽ ảnh hưởng đến độ chính xác điện áp và dòng đặc biệt là ở 40A 1500W.
Sao không nạp pin cho tôi?
A: nếu đọc điện áp pin trên màn hình LCD dưới cài đặt, hoặc pin được giải phóng quá mức, hoặc tổng điện áp tế bào không bằng điện áp pin trên cổng sạc như mất kết nối pin,bộ sạc không sạc. vì vậy kiểm tra kết nối pin và kết nối dây cân bằng tế bào, đầu tiên xác nhận đọc điện áp trên màn hình LCD là gần điện áp pin thực, nếu không bộ sạc không sạc
.
Q11: Bộ sạc có thể liên lạc với BMS không?
A: Không
Q12. Làm thế nào để ngăn chặn bất kỳ tế bào nào bị sạc quá mức trong khi sạc?
A1: kết nối kết nối cân bằng với bộ sạc, và chọn chế độ sạc cân bằng. bộ sạc sẽ theo dõi và cân bằng điện áp mỗi tế bào trong khi sạc.
Q13. Bộ sạc có thể hoạt động một mình mà không cần BMS không?
A: có, bộ sạc có thể sạc một mình, cân bằng một mình, xả một mình, cân bằng sạc một mình, khi sạc một mình, không cần phải kết nối bộ kết nối cân bằng pin với bộ sạc,nhưng điện thoại có thể bị sạc quá.
Q14: Bộ sạc có thể theo dõi điện áp của mỗi tế bào không?
A: Có, theo dõi và cân bằng điện áp của mỗi tế bào trong khi sạc, xả hoặc pin không được sử dụng.
Q15. Bộ sạc có thể hoạt động như SMPS không?
A: Có, trong menu chọn "cổng cung cấp điện", đơn vị có thể hoạt động như SMPS. điện áp đầu ra và hiện tại có thể được thiết lập. trên chế độ cung cấp điện, không kết nối bất kỳ pin với bộ sạc.
Tuy nhiên, khi sạc pin, đơn vị chỉ nên hoạt động như một bộ sạc và không phải là một SMPS.
Trong chế độ cung cấp điện (SMPS), tại sao bộ sạc không thể được kết nối với pin và sạc pin?
A: Nó có thể hoạt động, nhưng không an toàn.
Các nguồn cung cấp điện chế độ chuyển đổi (SMPS) và bộ sạc là hai loại thiết bị khác nhau có chức năng và ứng dụng khác nhau.
SMPS là một nguồn cung cấp điện chuyển đổi năng lượng điện hiệu quả từ một hình thức sang hình thức khác, thường từ AC sang DC.SMPS được sử dụng rộng rãi trong các thiết bị điện tử để chuyển đổi điện áp và cung cấp mộtSMPS thường được sử dụng trong máy tính, tivi, thiết bị âm thanh và các thiết bị điện tử khác.
Mặt khác, bộ sạc là một thiết bị sử dụng năng lượng điện để sạc pin hoặc thiết bị lưu trữ năng lượng khác.Bộ sạc được thiết kế để cung cấp một điện áp và dòng điện cụ thể cho pinBộ sạc thường được sử dụng trong xe điện, điện thoại thông minh, máy tính xách tay và các thiết bị di động khác.
Tóm lại, SMPS là các nguồn cung cấp điện chuyển đổi năng lượng điện từ hình thức này sang hình thức khác, trong khi bộ sạc là các thiết bị sử dụng năng lượng điện để sạc pin hoặc các thiết bị lưu trữ năng lượng khác.Trong khi có thể có một số chồng chéo giữa hai thiết bị, chúng được thiết kế cho các mục đích và ứng dụng khác nhau.
Nếu bạn cần sạc pin ngay lập tức nhưng bộ sạc không sạc và bạn không có bộ sạc khác ở bên cạnh, vui lòng không ngần ngại liên hệ với chúng tôi.chúng tôi sẽ cho bạn biết cách sạc nó trên chế độ SMPS.
Ưu điểm của công ty
Bộ sạc và nguồn điện với công suất cao và hiệu quả cao sử dụng ZVS / ZCS vàChỉnh sửa đồng bộđể đạt 94%hiệu quả caoMCU điều khiển điện áp đầu ra và hiện tại, cho phép tất cả cáccác thông số sạcđược lập trình.
BMS có độ chính xác cao và đo điện áp tế bào, điện tích và điện thải và nhiệt độ pin bằng cách sử dụng ADC 12 hoặc 16 bit.
Sạc BMS và Charger giao tiếp với nhau, loại bỏ sự cần thiết phải cắt bỏ sạc thông qua mở DCC hoặc rơle.thời gian sạcvàkéo dài tuổi thọ pin, mà không cần phải cài đặt DCC hoặc rơle để ngắt sạc khi bất kỳ tế bào nào đạt được điện áp cao nhất.
CHARGERY là một công ty gần như độc đáo trong thị trường UAV (mô hình RC, máy bay không người lái lớn) và EV (e-bike, e-motorcycle, e-scooter).
Kể từ năm 2006, chúng tôi đã tập trung vào việc phát triển bộ sạc công suất cao (lên đến 60A 3000W),Bộ sạc cân bằng(đầu vào AC, đầu vào DC và đầu vào kép AC / DC) và các đơn vị BMS 800A cho pin LiPo / LiFe / LiTO tối đa 24S.
Bộ sạc sạc có thể sạc bất kỳ loại pin hóa học nào, bao gồm LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD và Pb (acid chì, pin VRLA).dòng sạc,điện áp cuối, vàdòng kết thúctất cả có thể được lập trình, và các bộ sạc có tính năng chống lửa vàBảo vệ cực ngượckhi pin điện áp cao được kết nối với bộ sạc hoặc biến tần / tải.
Đơn vị BMS sạc có thể xử lý lên đến 800A sạc vàdòng xả, với một thiết kế đặc biệtMáy tiếp xúc DC(DCC) bao gồm một mạch chống giật.
