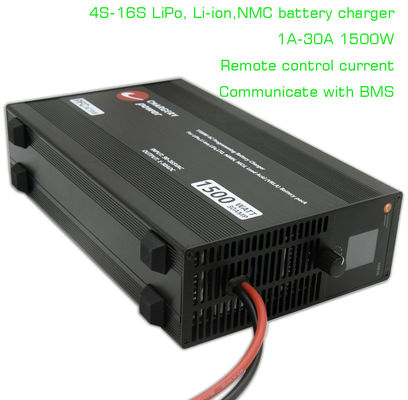

Bộ sạc pin LiPo Li-ion NCM 67.2V 16S cho xe đạp điện tử xe máy UAV Drone 4S 8S 12S 16S 1A đến 30A có thể điều chỉnh, thích hợp cho việc nhân hóa pin như dưới đây.
| Loại pin | Số lượng tế bào | Điện áp đầu ra/V | Điện áp đầu cuối trên mỗi tế bào | Sạc hiện tại | Dòng sạc đầu cuối/A | Chế độ sạc | ||
| Tối thiểu. | Kiểu | Tối đa. | ||||||
| LiPo | 4S-16S | 7-68 | 2,75 | 4.2 | 4,25 | 1,0-30A | 5-60% | Sạc trước, CC/CV và bảo trì |
| Li-ion | 4S-16S | 7-68 | 2,5 | 4.1 | 4.15 | |||
| Mạng sống | 4S-18S | 7-68 | 2 | 3,65 | 3,7 | |||
| LiTo | 5S-24S | 7-68 | 1,5 | 2.7 | 2.7 | |||
| Pb | 6S-27S | 7-68 | 1,75 | 2.4 | 2,5 | |||
| - Điện áp tam giác /mV | ||||||||
| Tối thiểu. | kiểu | Tối đa. | ||||||
| NiMH /NiCd | Tự động | 7-68V | 100 | 300 | 1000 | CC | ||

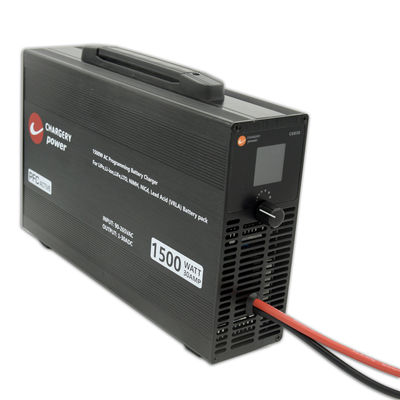

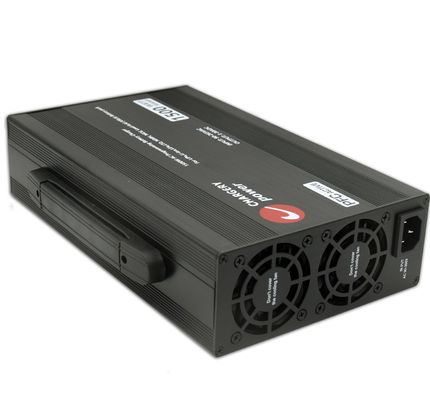

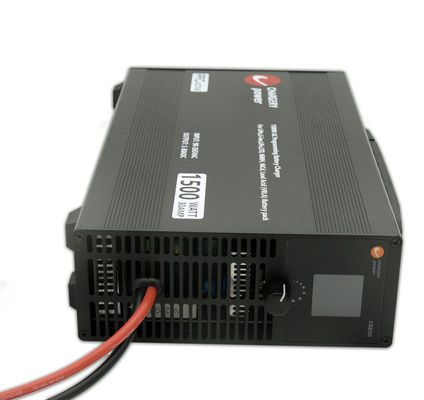

Bộ sạc pin C6830B là giải pháp sạc đáng tin cậy và chất lượng cao, được thiết kế đặc biệt cho hệ thống pin trên xe điện. Với khả năng sạc tới 16S pin Lithium ở 30A và 1500W ở AC90V~265V, nó có kích thước nhỏ gọn chỉ 68mm.
Chế độ làm việc
| Chế độ làm việc | Sự miêu tả | Loại pin |
| thù lao | người dùng phải chọn loại pin, đặt số lượng ô, dòng sạc, dòng điện cuối, điện áp cuối trên mỗi ô, Khởi động lại sạc và sạc tự động, sạc pin 5 pha cho bất kỳ SOC nào | LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/axit chì/VRLA |
| Khởi động lại phí | kích hoạt Khởi động lại sạc, khi điện áp pin giảm xuống 5%, quá trình sạc sẽ bắt đầu lại | |
| Tự động sạc | kích hoạt Tự động sạc, không cần đặt bất cứ thứ gì, khi pin kết nối với bộ sạc, bộ sạc sẽ tự động bắt đầu sạc theo cài đặt trước | |
| Phí điều khiển từ xa | điều khiển thiết bị bên ngoài hiện tại, bắt đầu hoặc dừng sạc | |
| cung cấp điện | hoạt động như SMPS, PSU, điện áp đầu ra và dòng điện có thể được đặt | không kết nối bất kỳ pin nào với bộ sạc |
Đặc trưng
.
Hai mô hình có sẵn
| Mô tả chức năng | NGƯỜI MẪU | |
| C6830A | C6830B | |
| 1.Điều khiển từ xasạc hiện tại bằng thiết bị bên ngoài. | √ | |
| 2. Bắt đầu sạc tự động (Tự động sạcmode) sau khi kết nối với nguồn AC và pin với bộ sạc | √ | |
| 3.Khởi động lại phíkhi điện áp pin giảm 5-10% | √ | |
| 4.Phí bình thườngchế độ, Cài đặt loại pin, số lượng tế bào và tất cả các thông số sạc | √ | √ |
| 5.Chế độ cấp nguồn, Điều chỉnh 10-60V, điều chỉnh 5-30A | √ | √ |
| 6.Giao tiếp với BMS,Dòng sạc được điều khiển bởi Chargery BMS, ngăn chặn mọi điện áp di động bị sạc quá mức | √ | √ |
Đặc điểm kỹ thuật
| Thông số đầu vào | Giá trị |
| Điện áp định mức | AC110 / 220V |
| Điện áp cho phép | AC90 ~ 265V |
| Tần số định mức | 50/60Hz |
| Tần số được phép | 47~63Hz |
| RMS tối đa hiện tại | 18A @90V, 7,5A @220V |
| Hiệu quả | 94% ở mức tải 65% và đầu vào 220Vac |
| PFC hoạt động | PF>0,99 ở 90VAC và 100% tải; PF>0,97 ở 220VAC và 100% tải |
| Thông số đầu ra | Giá trị |
| Dải điện áp như SMPS | 10 ~ 60V được lập trình |
| Độ chính xác điện áp | ±1% |
| Phạm vi hiện tại dưới dạng SMPS | 5 ~ 30A được lập trình |
| Độ chính xác hiện tại | ±1% |
| Điện áp sạc | Có thể điều chỉnh 7-68V |
| Sạc hiện tại | Có thể điều chỉnh 1-30A |
| Quyền lực | Tối đa 1500W. |
| Điện áp gợn sóng | 150mV |
Đường cong sạc
để đảm bảo an toàn pin tối đa, trước khi sạc, bộ sạc sẽ phát hiện điện áp pin và xác nhận nó phù hợp với cài đặt của bạn. nếu không khớp thì không sạc, nếu có nhưng pin đã xả sâu nên sạc trước rồi mới bắt đầu sạc ở mức CC hoặc không. hơn là sạc ở CV, sau đó ngừng sạc tự động theo cài đặt dòng điện cuối của bạn, bạn có thể sạc pin ở bất kỳ mức SOC nào, chẳng hạn như 90% hoặc 95% chỉ bằng cách đặt điện áp cuối một cách đơn giản. nếu bạn đặt khởi động lại sạc là CÓ, khi điện áp pin giảm xuống 5% điện áp cuối, hãy khởi động lại để tự động sạc.
Ứng dụng
Hoạt động
Để sử dụng bộ sạc,
CẢNH BÁO
Không sạc pin ở chế độ "nguồn điện". nó không an toàn và bộ sạc không ngừng sạc ngay cả khi pin đã được sạc đầy.
Sự bảo vệ
| Loại bảo vệ | Ngưỡng bảo vệ/Giá trị tối đa, Hoạt động |
| Bảo vệ quá áp | Cài đặt trên 2V, dừng sạc |
| Bảo vệ dưới điện áp | Cài đặt dưới 2V sau khi sạc trước, không sạc |
| Bảo vệ quá dòng | Cài đặt trên 2A, dừng sạc |
| Bảo vệ nguồn điện quá mức | Trên 1500W, ngừng sạc |
| Bảo vệ quá nhiệt | Cài đặt quá mức, dừng sạc |
| Bảo vệ ngắn mạch | Đoản mạch đầu ra trong 1 giây |
| Chống tia lửa - bảo vệ thiết bị đầu cuối khỏi bị hư hỏng | Kết nối pin với bộ sạc, không xuất hiện tia lửa điện |
| Kết nối pin ngược lại | Khi pin được kết nối ngược lại. Không hiển thị điện áp, không sạc, |
Bộ sạc phù hợp với BMS16T, hay BMS16P là Hệ thống quản lý pin, có thể giám sát từng điện áp pin, điện áp pin, dòng sạc và xả, nhiệt độ pin và trở kháng của từng tế bào trên bộ pin 8S đến 16S.

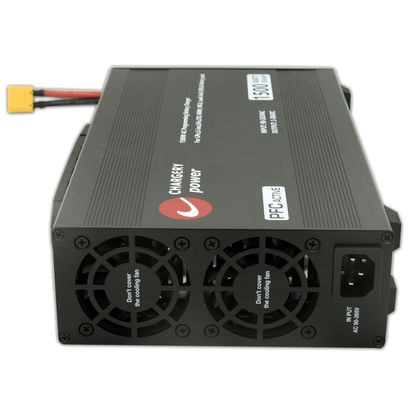

Có thể tùy chỉnh phích cắm AC và đầu nối DC, phần bên dưới là tùy chọn, nếu bạn không có yêu cầu đặc biệt, chúng tôi sẽ gửi cho bạn cáp AC chung có phích cắm AC tiêu chuẩn theo địa chỉ giao hàng của bạn và đầu nối mặc định là XT90 nam, XT90 Đầu nối cái sẽ gửi cho bạn cùng nhau, vì vậy bạn có thể mở rộng cáp DC để phù hợp với đầu nối pin của mình, chiều dài cáp DC phải nhỏ hơn 1 mét và ít nhất là 14AWG.
Bưu kiện
| Người mẫu | Loại pin/Số lượng tế bào | Sạc hiện tại | Sạc điện tối đa. | Phù hợp với BMS |
| C6050 | 5S-14S LiFe và các loại khác | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe và các loại khác | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe và các loại khác | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe và các loại khác | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe và các loại khác | 1-40A ở đầu vào AC | 1500W | Cân bằng hiện tại 1,2A hoặc 2A |
| 0,1-20A ở đầu vào DC | 1500W | Xả ở 0,1-40A 100W |
Câu hỏi thường gặp
Q1. Tôi có thể đặt hàng mẫu cho bộ sạc không?
Trả lời: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Mẫu hỗn hợp được chấp nhận.
Q2. Còn thời gian dẫn đầu thì sao?
A: 3-5 ngày để chuẩn bị mẫu, 5 -10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có bất kỳ giới hạn moq nào cho đơn hàng OEM không?
A: MOQ thấp, 1 cái để kiểm tra mẫu có sẵn.
Q4. Bạn gửi hàng bằng cách nào và mất bao lâu để hàng đến nơi?
Trả lời: Vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Phải mất 3-5 ngày để đến nơi. Vận chuyển hàng không và đường biển cũng tùy chọn.
Q5. Làm thế nào để tiến hành một đơn đặt hàng cho bộ sạc?
Trả lời: Trước tiên hãy cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai, chúng tôi báo giá theo yêu cầu của bạn hoặc gợi ý của chúng tôi.
Thứ ba, bạn xác nhận các mẫu và đặt cọc cho đơn đặt hàng chính thức.
Thứ Tư Chúng Tôi sắp xếp việc sản xuất.
Q6. Có thể in logo của tôi trên sản phẩm bộ sạc không?
Đ: Vâng. Vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất.
Q7: Bạn có đảm bảo cho sản phẩm không?
Trả lời: Có, chúng tôi cung cấp bảo hành 2 năm cho các sản phẩm của mình.
Q8. Làm thế nào để đối phó với những sai sót?
Trả lời: Thứ nhất, sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt và tỷ lệ lỗi sẽ dưới 0,2%.
Thứ hai, trong thời gian bảo hành, chúng tôi sẽ gửi đèn mới với đơn đặt hàng mới với số lượng nhỏ. Đối với các sản phẩm bị lỗi theo lô, chúng tôi sẽ sửa chữa và gửi lại cho bạn hoặc chúng tôi có thể thảo luận về giải pháp bao gồm cả việc gọi lại theo tình hình thực tế.
Q9. Tại sao kết quả đo điện áp và dòng điện trên màn hình LCD không chính xác?
Trả lời: điện áp và dòng điện được hiệu chỉnh trước khi xuất xưởng, nếu không bộ sạc sẽ không hoạt động, vì vậy vui lòng kiểm tra kết nối dây đầu ra, khi khoảng cách giữa SMPS và thiết bị của bạn có vấn đề, vui lòng kéo dài cáp AC KHÔNG kéo dài cáp DC (cáp đầu ra) . Chiều dài cáp đầu ra được đề xuất là 1 mét (10AWG), trên 1 mét, sẽ ảnh hưởng đến độ chính xác của điện áp và dòng điện, đặc biệt là ở 30A 1500W.
Q10. Tại sao không sạc pin của tôi?
Trả lời: nếu điện áp pin đọc trên màn hình LCD trong cài đặt hoặc pin đã hết quá mức hoặc cài đặt số lượng tế bào sai hoặc mất kết nối pin, bộ sạc sẽ không sạc. vì vậy hãy kiểm tra kết nối pin, trước tiên hãy xác nhận số điện áp trên màn hình LCD gần với điện áp thực của pin, nếu không, bộ sạc không sạc, nếu có, vui lòng đặt thông số sạc và sau đó bắt đầu sạc.
Q11. Bộ sạc có thể giao tiếp với BMS thương hiệu khác không?
A: vâng, có một cổng điều khiển trên bộ sạc, để biết thêm chi tiết vui lòng liên hệ với chúng tôi.
Q12. làm thế nào để ngăn chặn bất kỳ tế bào nào bị sạc quá mức trong khi sạc?
A1: Phù hợp với BMS, BMS cắt sạc bằng cách ngắt mạch sạc, chẳng hạn như ngắt DCC, rơle, SSR. Bộ chuyển đổi pin.
A2: phù hợp với Bộ sạc BMS, dòng sạc điều khiển BMS cho đến 0. Không cắt sạc nhiều lần và lưu DCC, rơle, SSR, bất kỳ bộ chuyển đổi nào.
Q13. Bộ sạc có thể hoạt động một mình mà không cần BMS không?
A: có, nhưng pin có thể đã được sạc quá mức.
Q14. Bộ sạc có thể theo dõi từng điện áp di động không?
Trả lời: Không, bộ sạc giám sát tổng điện áp pin và dòng sạc, không thể giám sát từng điện áp di động, do đó, nếu không có BMS hoặc bảng bảo vệ khác, pin sẽ không an toàn trong quá trình sạc.
Q15. Bộ sạc có thể được điều khiển bằng thiết bị bên ngoài không?
Trả lời: có, thiết bị bên ngoài có thể kiểm soát dòng sạc ngay cả khi cắt sạc. nó chỉ dành cho phiên bản A.
Q16.Bộ sạc có tương thích với chức năng Plug and Play không?
Trả lời: có, nếu bạn đặt "Tự động sạc" thành BẬT trong khi sạc và sạc lâu hơn 1 phút, bộ sạc sẽ ghi nhớ các cài đặt. Lần tiếp theo bạn kết nối pin với bộ sạc, pin sẽ tự động sạc bằng các cài đặt trước đó. Chế độ này được gọi là chế độ sạc TỰ ĐỘNG, hoạt động giống như bộ sạc thông thường hoặc chung.
Lợi thế công ty
Bộ sạc và nguồn điện có công suất cao và hiệu suất cao sử dụng ZVS/ZCS vàChỉnh lưu đồng bộđể đạt được 94%hiệu quả cao. MCU điều khiển điện áp và dòng điện đầu ra, cho phép tất cảthông số sạcđể được lập trình.
BMS có độ chính xác cao và đo điện áp di động, dòng sạc và dòng xả cũng như nhiệt độ pin bằng cách sử dụng ADC 12 bit hoặc 16 bit.
Bộ sạc BMS và Bộ sạc giao tiếp với nhau, loại bỏ nhu cầu cắt sạc thông qua Open DCC hoặc rơle. Tính năng này tiết kiệmthời gian sạcVàkéo dài tuổi thọ pin, mà không cần cài đặt DCC hoặc rơ-le để cắt sạc khi bất kỳ ô nào đạt điện áp cao nhất.
CHARGERY là công ty gần như độc nhất trên thị trường UAV (mẫu RC, máy bay không người lái cỡ lớn) và EV (xe đạp điện, xe máy điện, xe tay ga điện tử). Chúng tôi đã phát triển đồng thời bộ sạc AC và bộ BMS công suất cao.
Từ năm 2006, chúng tôi tập trung phát triển bộ sạc công suất cao (lên tới 60A 3000W),cân bằng bộ sạc(Đầu vào AC, đầu vào DC và đầu vào kép AC/DC) và các bộ BMS 800A cho pin LiPo/LiFe/LiTO lên đến 24S.
Bộ sạc có thể sạc bất kỳ loại pin hóa học nào, bao gồm LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD và Pb (axit chì, pin VRLA). Số lượng tế bào,phí hiện tại,điện áp cuối, Vàkết thúc hiện tạiđều có thể được lập trình và bộ sạc có tính năng chống tia lửa vàbảo vệ phân cực ngượckhi pin điện áp cao được kết nối với bộ sạc hoặc bộ biến tần/bộ nạp.
Bộ sạc BMS có thể xử lý dòng điện lên tới 800A vàdòng xả, với thiết kế đặc biệtCông tắc tơ DC(DCC) bao gồm mạch triệt tiêu đột biến.
