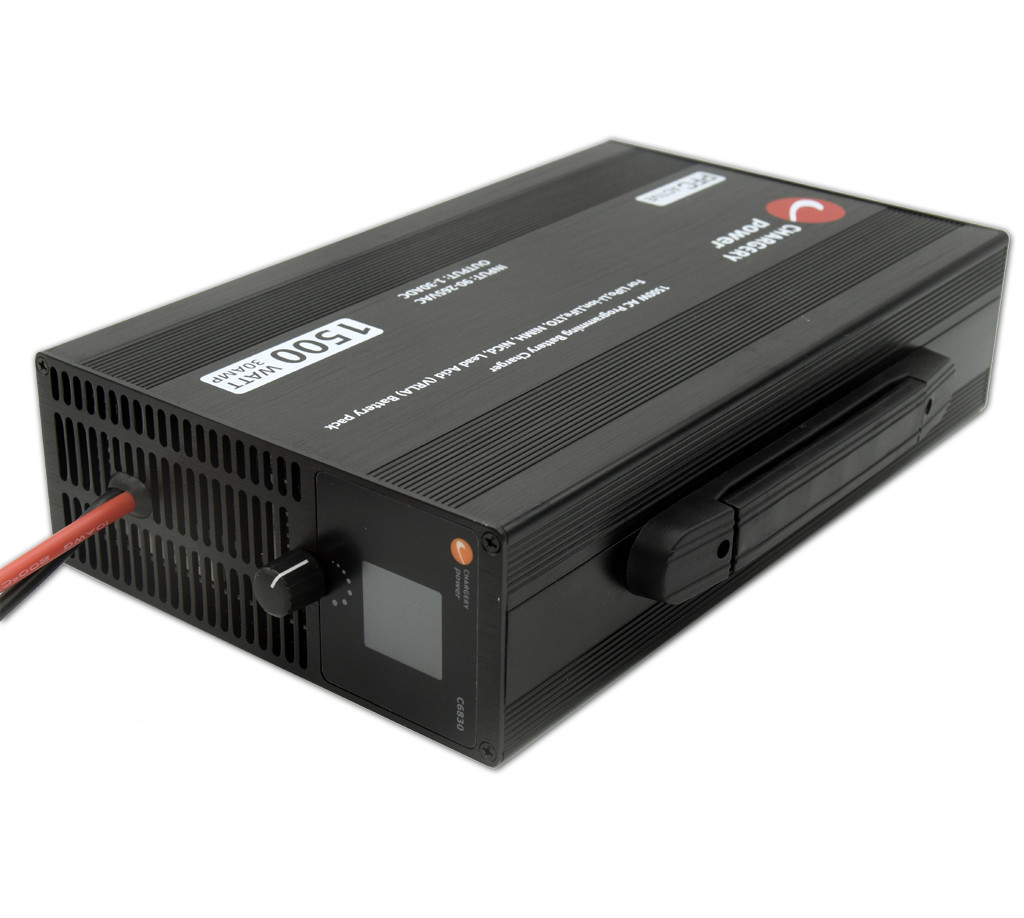

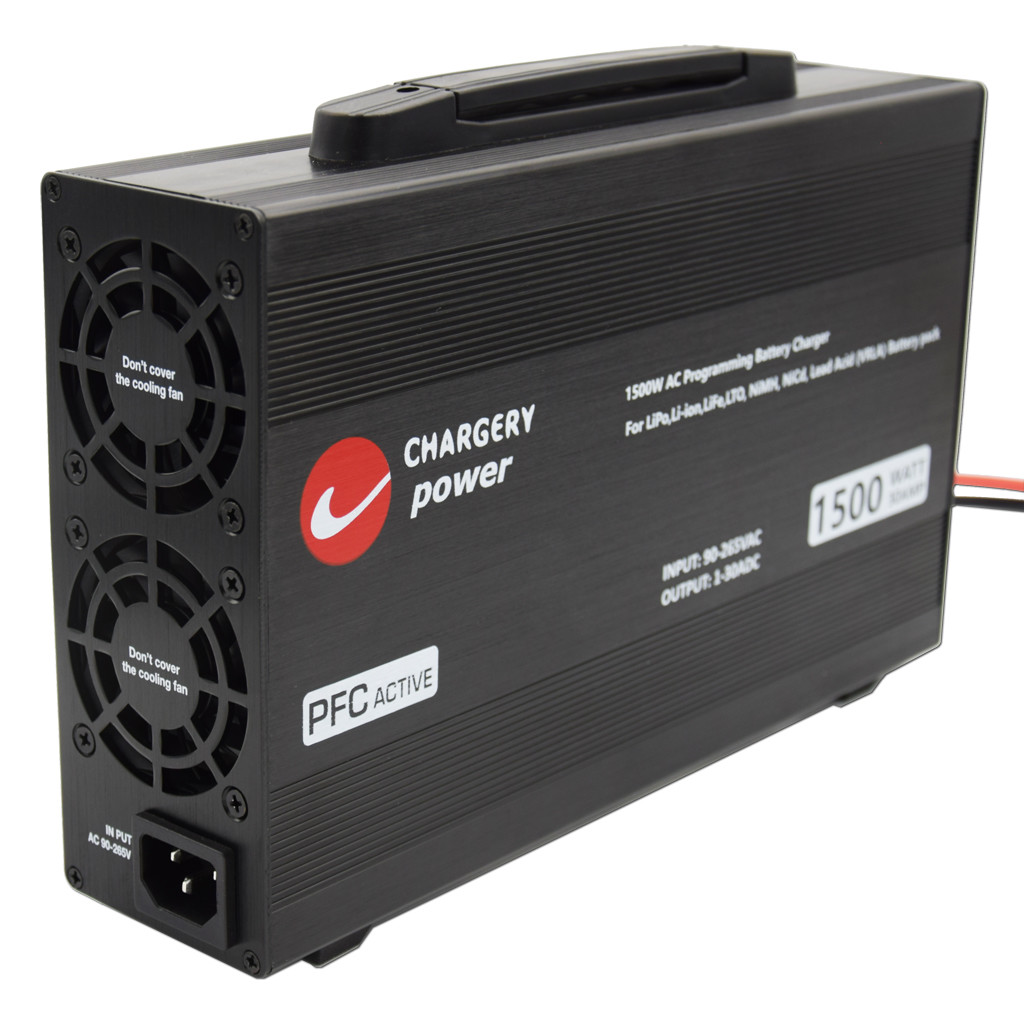

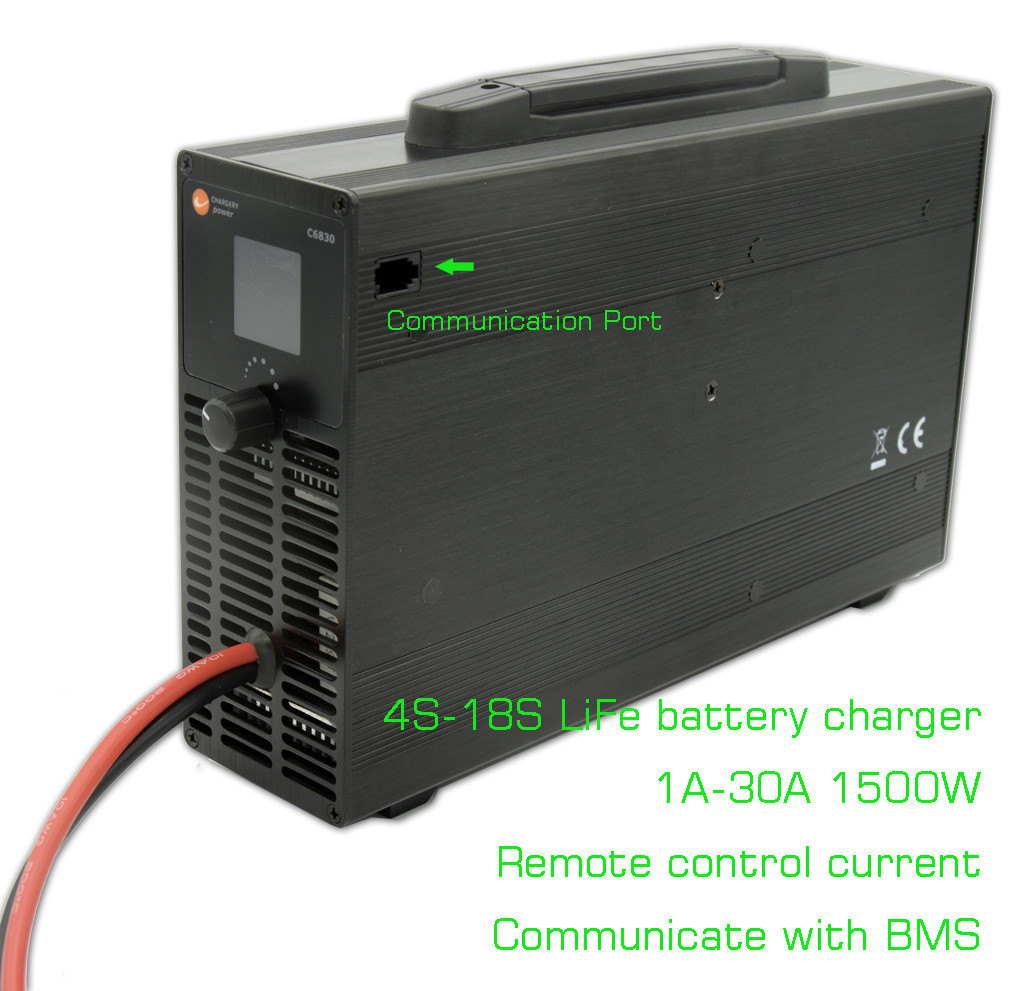

58.4V 18S LFP LiFe bộ sạc pin 8 12S 16S 18S 1A đến 30A có thể điều chỉnh cho xe đạp điện tử xe máy điện tử, phù hợp với pin hóa học nhiều lần như bên dưới.
| Loại pin | Số lượng tế bào | Điện áp đầu ra/V | Sạc đầu cuối Điện áp cho mỗi tế bào | Điện tích điện | Dòng điện sạc đầu cuối/A | Chế độ sạc | ||
| Chưa lâu. | Loại | Max. | ||||||
| LiPo | 4S-16S | 7-68 | 2.75 | 4.2 | 4.25 | 1.0-30A | 5-60% | Sạc trước, CC/CV và duy trì |
| Li-ion | 4S-16S | 7-68 | 2.5 | 4.1 | 4.15 | |||
| Cuộc sống | 4S-18S | 7-68 | 2 | 3.65 | 3.7 | |||
| Lít To | 5S-24S | 7-68 | 1.5 | 2.7 | 2.7 | |||
| Pb | 6S-27S | 7-68 | 1.75 | 2.4 | 2.5 | |||
| - Delta Voltage / mV | ||||||||
| Chưa lâu. | loại | Max. | ||||||
| NiMH /NiCd | Ô tô | 7-68V | 100 | 300 | 1000 | CC | ||
Bộ sạc pin C6830B là một giải pháp sạc đáng tin cậy và chất lượng cao, được thiết kế đặc biệt cho các hệ thống pin trong xe điện.Với khả năng sạc đến pin lithium 16S ở 30A và 1500W ở AC90V ~ 265VCác công nghệ sáng tạo đã được kết hợp để đạt được hiệu quả lên đến 92% trong khi duy trì nhiệt độ bên trong dưới 100 °C.điện áp sạc và hiệu chuẩn dòng đảm bảo độ chính xác của quá trình sạc, đảm bảo sự an toàn của pin.
Chế độ hoạt động
| Chế độ hoạt động | Mô tả | Loại pin |
| phí | người dùng phải chọn loại pin, thiết lập số lượng pin, điện tích điện, điện cuối, điện áp cuối cho mỗi pin, khởi động lại sạc và sạc tự động, sạc pin 5 pha cho bất kỳ SOC | LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/acid chì/VRLA |
| Khởi động lại sạc | kích hoạt khởi động lại sạc, khi điện áp pin giảm xuống 5%, sạc sẽ bắt đầu lại | |
| Tự động sạc | kích hoạt tự động sạc, không cần thiết lập bất cứ điều gì, khi pin kết nối với bộ sạc, bộ sạc sẽ bắt đầu sạc theo cài đặt trước tự động | |
| Sạc điều khiển từ xa | Điện tích sạc thiết bị điều khiển bên ngoài, khởi động hoặc dừng | |
| nguồn cung cấp điện | làm việc như SMPS, PSU, điện áp đầu ra và hiện tại có thể được thiết lập | không kết nối bất kỳ pin nào với bộ sạc |
Đặc điểm
.
Hai mô hình có sẵn
| Mô tả chức năng | Mô hình | |
| C6830A | C6830B | |
| 1.Điều khiển từ xaĐiện tích điện bằng thiết bị bên ngoài. | √ | |
| 2Bắt đầu sạc tự động (Sạc tự độngchế độ) sau khi kết nối với nguồn AC và pin để sạc | √ | |
| 3.Khởi động lại sạckhi điện áp pin giảm 5-10% | √ | |
| 4.Sạc bình thườngchế độ, loại pin thiết lập, số lượng tế bào và tất cả các thông số sạc | √ | √ |
| 5.Chế độ cung cấp điện, 10-60V điều chỉnh, 5-30A điều chỉnh | √ | √ |
| 6.Giao tiếp với BMS,Điện tích điện điều khiển bởi Chargery BMS, ngăn chặn bất kỳ điện áp tế bào từ quá sạc | √ | √ |
Thông số kỹ thuật
| Parameter đầu vào | Giá trị |
| Điện áp định số | AC110 / 220V |
| Điện áp cho phép | AC90 ~ 265V |
| Tần số định số | 50/60Hz |
| Tần số được phép | 47 ~ 63Hz |
| Điện RMS tối đa | 18A @90V, 7.5A @220V |
| Hiệu quả | 94% với 65% tải và đầu vào 220Vac |
| PFC hoạt động | PF>0,99 ở 90VAC và 100% tải; PF>0,97 ở 220VAC và 100% tải |
| Parameter đầu ra | Giá trị |
| Độ chính xác điện áp | ± 1% |
| Độ chính xác hiện tại | ± 1% |
| Điện áp sạc | Pin 4S-18S LFP có thể chọn |
| Điện tích điện | 1-30A điều chỉnh |
| Sức mạnh | 1500W tối đa. |
| Điện áp sóng | 150mV |
| Máy móc | Giá trị |
| Kích thước | 280*170*68mm |
| Trọng lượng bao gồm cáp | 3.1kg |
Đường cong sạc
Để đảm bảo an toàn pin tối đa, trước khi sạc, bộ sạc phát hiện điện áp pin và xác nhận nó phù hợp với cài đặt của bạn. Nếu không phù hợp, đừng bắt đầu sạc,Nếu có nhưng pin đã được xả sâu, vì vậy bộ sạc tiền sạc nó, sau đó bắt đầu sạc tại CC hoặc không. hơn sạc tại CV, sau đó ngừng sạc tự động theo thiết lập hiện tại cuối của bạn, bạn có thể sạc pin đến bất kỳ mức SOC,chẳng hạn như 90% hoặc 95% bằng cách chỉ cần thiết lập điện áp cuối đơn giản. nếu bạn đặt sạc khởi động lại là Vâng, khi điện áp pin giảm xuống 5% của điện áp cuối, khởi động lại để sạc tự động.
Ứng dụng
Hoạt động
Bảo vệ
| Loại bảo vệ | Mức giới hạn bảo vệ/giá trị tối đa, hoạt động |
| Bảo vệ điện áp quá cao | Lên 2V, ngừng sạc |
| Dưới bảo vệ điện áp | Dưới 2V thiết lập sau khi sạc trước, không sạc |
| Bảo vệ hiện tại | Lên 2A, ngừng sạc. |
| Bảo vệ năng lượng quá tải | Hơn 1500W, ngừng sạc |
| Bảo vệ nhiệt độ quá cao | Đặt quá, ngừng sạc. |
| Bảo vệ mạch ngắn | Vòng ngắn trên Output trong 1 giây |
| Chống lửa - bảo vệ đầu cuối từ bị hư hỏng | Kết nối pin với bộ sạc, tia lửa không xảy ra |
| Kết nối pin ngược | Khi pin được kết nối ngược, không hiển thị điện áp, không sạc, |

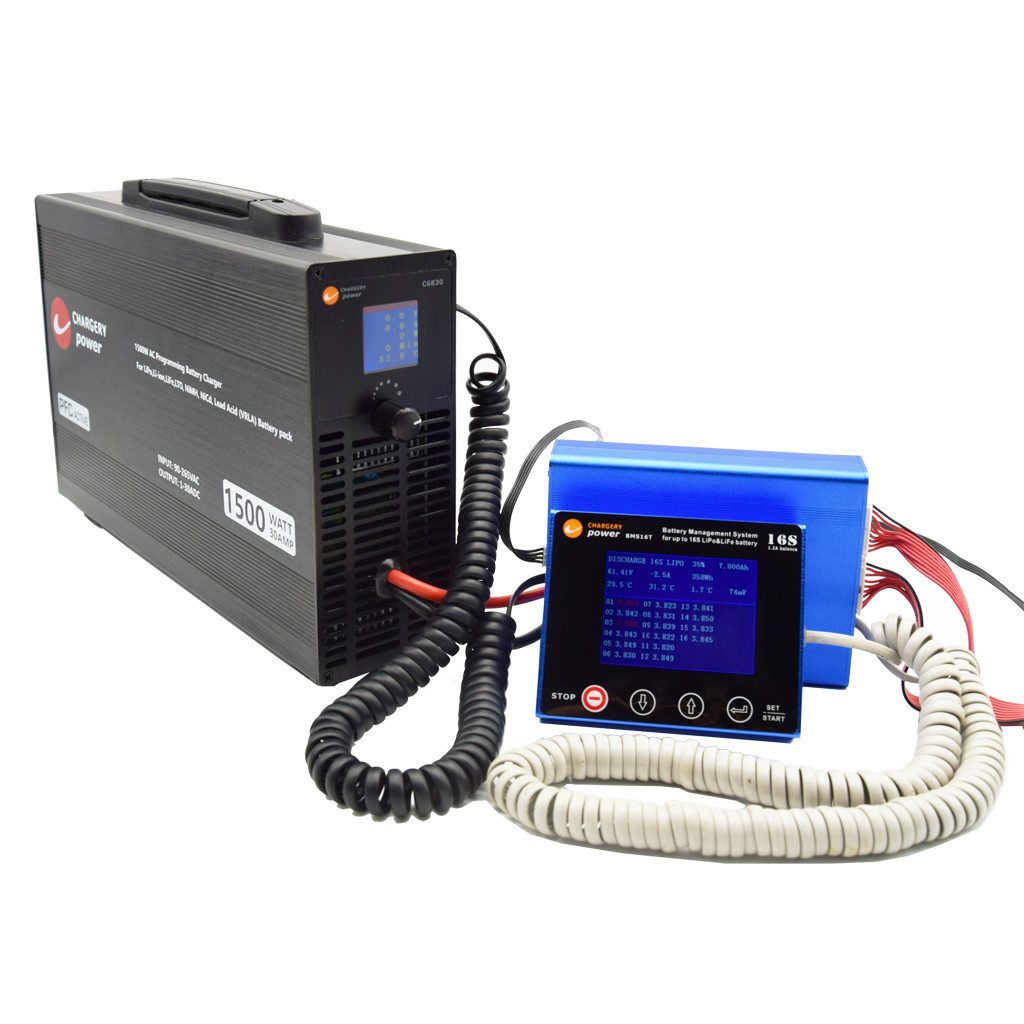

Bộ sạc được trang bị với BMS16T, hoặc BMS16P đó là hệ thống quản lý pin, có thể theo dõi mỗi pin điện áp, pin điện áp, sạc và xả điện,nhiệt độ pin và trở kháng của mỗi pin trên bộ pin 8S đến 16S.
Cắm AC và đầu nối DC có thể được tùy chỉnh, bên dưới là tùy chọn, nếu bạn không có yêu cầu đặc biệt, chúng tôi sẽ gửi cho bạn cáp AC chung với cắm AC tiêu chuẩn theo bạn gửi đến địa chỉ,và đầu nối mặc định là XT90 nam, đầu nối nữ XT90 là tàu bạn cùng nhau, do đó bạn có thể mở rộng cáp DC để phù hợp với đầu nối pin của bạn, chiều dài cáp DC nên dưới 1 mét, và 12AWG ít nhất.
Gói
| Mô hình | Loại pin/số tế bào | Điện tích điện | Nạp năng lượng tối đa. | Thích hợp với BMS |
| C6050 | 5S-14S LiFe, và các sản phẩm khác | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe, và các sản phẩm khác | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe, và các loại khác | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe, và các loại khác | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe, và các loại khác | 1-40A tại đầu vào AC | 1500W | Điện cân bằng 1.2A hoặc 2A |
| 0.1-20A tại đầu vào DC | 1500W | Xả ở 0.1-40A 100W |
Câu hỏi thường gặp
Tôi có thể có một mẫu đặt hàng cho bộ sạc không?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
Q2. Còn thời gian giao hàng?
A: 3-5 ngày để chuẩn bị mẫu, 5-10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có bất kỳ giới hạn MOQ cho đơn đặt hàng OEM?
A: MOQ thấp, 1pc để kiểm tra mẫu có sẵn.
Q4. Làm thế nào bạn vận chuyển hàng hóa và mất bao lâu để đến?
A: Giao hàng bằng DHL, UPS, FedEx hoặc TNT. Phải mất 3-5 ngày để đến. Hàng không và vận chuyển biển cũng tùy chọn.
Q5. Làm thế nào để tiến hành một đơn đặt hàng cho bộ sạc?
A: Trước tiên cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai Chúng tôi trích dẫn theo yêu cầu của bạn hoặc đề xuất của chúng tôi.
Thứ ba là bạn xác nhận mẫu và đặt tiền gửi để đặt hàng chính thức.
Thứ tư, chúng tôi sắp xếp sản xuất.
Q6. Có được in logo của tôi trên sản phẩm sạc không?
A: Có. Xin vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất.
Q7: Bạn có cung cấp bảo hành cho các sản phẩm?
A: Vâng, chúng tôi cung cấp 2 năm bảo hành cho sản phẩm của chúng tôi.
Câu 8: Làm thế nào để đối phó với lỗi?
A: Đầu tiên, sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt và tỷ lệ bị lỗi sẽ dưới 0,2%.
Thứ hai, trong thời gian bảo hành, chúng tôi sẽ gửi đèn mới với đơn đặt hàng mới cho số lượng nhỏ.chúng tôi sẽ sửa chữa chúng và gửi lại cho bạn hoặc chúng tôi có thể thảo luận về giải pháp bao gồm gọi lại theo tình huống thực tế.
Q9. Tại sao điện áp và dòng điện đọc trên LCD không chính xác?
A: điện áp và dòng điện được hiệu chỉnh trước khi vận chuyển, nếu không bộ sạc không hoạt động, vì vậy xin vui lòng kiểm tra kết nối dây đầu ra, khi khoảng cách giữa SMPS và thiết bị của bạn là một vấn đề,xin hãy kéo dài cáp AC KHÔNG kéo dài cáp DC (cáp đầu ra). chiều dài cáp đầu ra 1 mét (10AWG) được đề xuất, trên 1 mét, sẽ ảnh hưởng đến độ chính xác điện áp và dòng đặc biệt là ở 30A 1500W.
Sao không nạp pin cho tôi?
A: nếu đọc điện áp pin trên màn hình LCD dưới cài đặt, hoặc pin bị xả quá mức, hoặc cài đặt số lượng tế bào sai, hoặc kết nối pin bị mất, bộ sạc sẽ không sạc.Vì vậy, kiểm tra kết nối pin, đầu tiên xác nhận đọc điện áp trên LCD là gần điện áp pin thực, nếu không bộ sạc không sạc, nếu có, vui lòng thiết lập tham số sạc và sau đó bắt đầu sạc.
Q11. Máy sạc có thể giao tiếp với các BMS thương hiệu khác không?
A: Có, có cổng điều khiển trên bộ sạc, để biết chi tiết, vui lòng liên hệ với chúng tôi.
Q12. làm thế nào để ngăn chặn bất kỳ tế bào nào bị sạc quá mức trong khi sạc?
A1: Phù hợp với BMS, BMS cắt sạc bằng cách ngắt mạch sạc, chẳng hạn như ngắt DCC, relé, SSR. Chuyển pin.
A2: phù hợp với BMS sạc, BMS điều khiển sạc hiện tại đến không. Đừng ngắt sạc nhiều lần, và lưu DCC, relé, SSR, bất kỳ công tắc.
Q13. Bộ sạc có thể hoạt động một mình mà không cần BMS không?
A: Có, nhưng pin có thể bị sạc quá.
Q14: Bộ sạc có thể theo dõi điện áp của mỗi tế bào không?
A: Không, bộ sạc theo dõi tổng điện áp pin và dòng sạc, không thể theo dõi điện áp mỗi tế bào, vì vậy wihtout BMS hoặc bảng bảo vệ khác, pin không an toàn trong khi sạc.
Q15. Máy sạc có thể được điều khiển bằng thiết bị bên ngoài không?
A: có, thiết bị bên ngoài có thể điều khiển sạc hiện tại ngay cả khi cắt sạc. nó chỉ dành cho phiên bản A.
Q16.Máy sạc có tương thích với chức năng Plug and Play không?
A:có, nếu bạn đặt "Auto charge" vào ON trong khi sạc và sạc trong hơn 1 phút, bộ sạc sẽ nhớ các thiết lập.nó sẽ tự động sạc bằng cách sử dụng các thiết lập trước đóChế độ này được gọi là chế độ sạc tự động, hoạt động giống như một bộ sạc bình thường hoặc chung.
Ưu điểm của công ty
Bộ sạc và nguồn điện với công suất cao và hiệu quả cao sử dụng ZVS / ZCS vàChỉnh sửa đồng bộđể đạt 94%hiệu quả caoMCU điều khiển điện áp đầu ra và hiện tại, cho phép tất cả cáccác thông số sạcđược lập trình.
BMS có độ chính xác cao và đo điện áp tế bào, điện tích và điện thải và nhiệt độ pin bằng cách sử dụng ADC 12 hoặc 16 bit.
Sạc BMS và Charger giao tiếp với nhau, loại bỏ sự cần thiết phải cắt bỏ sạc thông qua mở DCC hoặc rơle.thời gian sạcvàkéo dài tuổi thọ pin, mà không cần phải cài đặt DCC hoặc rơle để ngắt sạc khi bất kỳ tế bào nào đạt được điện áp cao nhất.
CHARGERY là một công ty gần như độc đáo trong thị trường UAV (mô hình RC, máy bay không người lái lớn) và EV (e-bike, e-motorcycle, e-scooter).
Kể từ năm 2006, chúng tôi đã tập trung vào việc phát triển bộ sạc công suất cao (lên đến 60A 3000W),Bộ sạc cân bằng(đầu vào AC, đầu vào DC và đầu vào kép AC / DC) và các đơn vị BMS 800A cho pin LiPo / LiFe / LiTO tối đa 24S.
Bộ sạc sạc có thể sạc bất kỳ loại pin hóa học nào, bao gồm LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD và Pb (acid chì, pin VRLA).dòng sạc,điện áp cuối, vàdòng kết thúctất cả có thể được lập trình, và các bộ sạc có tính năng chống lửa vàBảo vệ cực ngượckhi pin điện áp cao được kết nối với bộ sạc hoặc biến tần / tải.
Đơn vị BMS sạc có thể xử lý lên đến 800A sạc vàdòng xả, với một thiết kế đặc biệtMáy tiếp xúc DC(DCC) bao gồm một mạch chống giật.
