Dòng điện áp điều chỉnh 48V 1500W Bộ sạc pin SMPS 4S 8S 12S 16S 30A, thích hợp cho các loại pin nhân hóa như bên dưới.
| Loại pin | Số lượng tế bào | Điện áp đầu ra/V | Điện áp đầu cuối trên mỗi tế bào | Sạc hiện tại | Dòng điện sạc đầu cuối/A | Chế độ sạc | ||
| Tối thiểu. | Kiểu | Tối đa. | ||||||
| LiPo | 4S-16S | 7-68 | 2,75 | 4.2 | 4,25 | 1,0-30A | 5-60% | Sạc trước, CC/CV và bảo trì |
| Li-ion | 4S-16S | 7-68 | 2,5 | 4.1 | 4.15 | |||
| Mạng sống | 4S-18S | 7-68 | 2 | 3,65 | 3,7 | |||
| LiTo | 5S-24S | 7-68 | 1,5 | 2.7 | 2.7 | |||
| Pb | 6S-27S | 7-68 | 1,75 | 2.4 | 2,5 | |||
| - Điện áp tam giác /mV | ||||||||
| Tối thiểu. | kiểu | Tối đa. | ||||||
| NiMH /NiCd | Tự động | 7-68V | 100 | 300 | 1000 | CC | ||

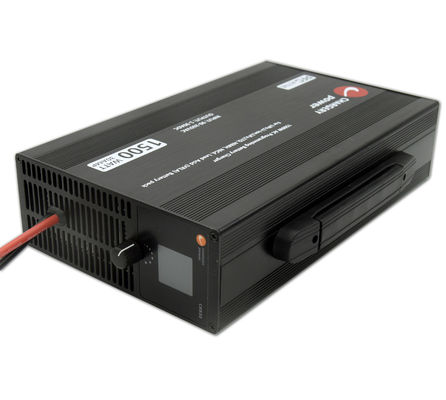

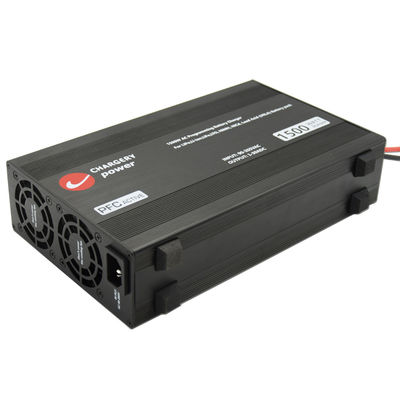

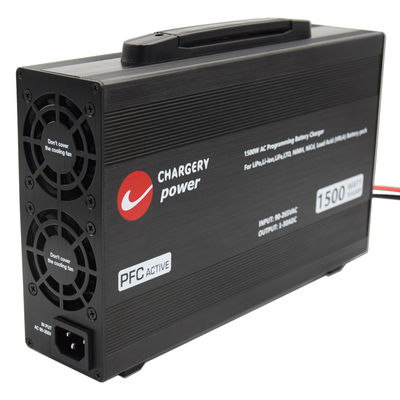

Bộ sạc pin C6830B là giải pháp sạc đáng tin cậy và chất lượng cao, được thiết kế đặc biệt cho hệ thống ắc quy xe điện. Nó có thể sạc tới 16S pin Lithium ở 30A và 1500W với đầu vào AC90V~265V và có kích thước nhỏ gọn chỉ 68mm. Các công nghệ tiên tiến đã được tích hợp để đạt hiệu suất lên tới 92% trong khi vẫn duy trì nhiệt độ bên trong dưới 100oC. Ngoài ra, điện áp sạc và hiệu chuẩn dòng điện đảm bảo tính chính xác của quá trình sạc, đảm bảo an toàn cho pin.
C6830B không chỉ là bộ cấp nguồn mà còn là bộ sạc có thể hoạt động ở ba chế độ. Đầu tiên, nó có thể sạc pin ở chế độ Sạc bình thường, yêu cầu chọn loại pin, cài đặt số lượng tế bào,phí hiện tại,kết thúc hiện tại,điện áp cuốimỗi ô và các thông số khác mọi lúc.
Thứ hai, bộ sạc có tính năngchế độ TỰ ĐỘNGtự động sạc pin dựa trên các thông số cài đặt sẵn. Chế độ này đặc biệt hữu ích khi sạc cùng một loại pin nhiều lần và tương tự như chế độ của nhiều bộ sạc truyền thống hiện có trên thị trường.
Thứ ba, bộ sạc có thể hoạt động như một bộ cấp nguồn (PSU, SMPS). Tuy nhiên, để làm như vậy, điện áp đầu ra và dòng điện đầu ra tối đa phải được đặt.
Điều quan trọng cần lưu ý là việc cố gắng sạc pin ở chế độ cấp nguồn là không an toàn và không nên dừng sạc.tự động.
Đặc trưng
Hai mô hình có sẵn
| Mô tả chức năng | NGƯỜI MẪU | |
| C6830A | C6830B | |
| 1.Điều khiển từ xasạc hiện tại bằng thiết bị bên ngoài. | √ | |
| 2. Bắt đầu sạc tự động (Tự động sạcmode) sau khi kết nối với nguồn AC và pin với bộ sạc | √ | |
| 3.Khởi động lại phíkhi điện áp pin giảm 5-10% | √ | |
| 4.Phí bình thườngchế độ, Cài đặt loại pin, số lượng tế bào và tất cả các thông số sạc | √ | √ |
| 5.Chế độ cấp nguồn, Điều chỉnh 10-60V, điều chỉnh 5-30A | √ | √ |
| 6.Giao tiếp với BMS,Dòng sạc được điều khiển bởi Chargery BMS, ngăn chặn mọi điện áp di động bị sạc quá mức | √ | √ |
Đặc điểm kỹ thuật
| Thông số đầu vào | Giá trị |
| Điện áp định mức | AC110 / 220V |
| Điện áp cho phép | AC90 ~ 265V |
| Tần số định mức | 50/60Hz |
| Tần số được phép | 47~63Hz |
| RMS tối đa hiện tại | 18A @90V, 7,5A @220V |
| Hiệu quả | 94% ở mức tải 65% và đầu vào 220Vac |
| PFC hoạt động | PF>0,99 ở 90VAC và 100% tải; PF>0,97 ở 220VAC và 100% tải |
| Thông số đầu ra | Giá trị |
| Dải điện áp như SMPS | 10 ~ 60V được lập trình |
| Độ chính xác điện áp | ±1% |
| Phạm vi hiện tại dưới dạng SMPS | 5 ~ 30A được lập trình |
| Độ chính xác hiện tại | ±1% |
| Điện áp sạc | Có thể điều chỉnh 7-68V |
| Sạc hiện tại | Có thể điều chỉnh 1-30A |
| Quyền lực | Tối đa 1500W. |
| Điện áp gợn sóng | 150mV |
Ứng dụng
Hoạt động
Sự bảo vệ
| Loại bảo vệ | Ngưỡng bảo vệ/Giá trị tối đa, Hoạt động |
| Bảo vệ quá áp | Cài đặt trên 2V, dừng sạc |
| Bảo vệ dưới điện áp | Cài đặt dưới 2V sau khi sạc trước, không sạc |
| Bảo vệ quá dòng | Cài đặt trên 2A, dừng sạc |
| Bảo vệ nguồn điện quá mức | Trên 1500W, ngừng sạc |
| Bảo vệ quá nhiệt | Cài đặt quá mức, dừng sạc |
| Bảo vệ ngắn mạch | Đoản mạch đầu ra trong 1 giây |
| Chống tia lửa - bảo vệ thiết bị đầu cuối khỏi bị hư hỏng | Kết nối pin với bộ sạc, không xuất hiện tia lửa điện |
| Kết nối pin ngược lại | Khi pin được kết nối ngược lại. Không hiển thị điện áp, không sạc, |
Bộ sạc phù hợp với BMS16T, hay BMS16P là Hệ thống quản lý pin, có thể giám sát từng điện áp pin, điện áp pin, dòng sạc và xả, nhiệt độ pin và trở kháng của từng tế bào trên bộ pin 8S đến 16S.
Bưu kiện
| Người mẫu | Loại pin/Số lượng tế bào | Sạc hiện tại | Sạc điện tối đa. | Phù hợp với BMS |
| C6050 | 5S-14S LiFe và các loại khác | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe và các loại khác | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe và các loại khác | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe và các loại khác | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe và các loại khác | 1-40A ở đầu vào AC | 1500W | Cân bằng hiện tại 1,2A hoặc 2A |
| 0,1-20A ở đầu vào DC | 1500W | Xả ở 0,1-40A 100W |
Câu hỏi thường gặp
Q1. Tôi có thể đặt hàng mẫu cho bộ sạc không?
Trả lời: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Mẫu hỗn hợp được chấp nhận.
Q2. Còn thời gian dẫn đầu thì sao?
A: 3-5 ngày để chuẩn bị mẫu, 5 -10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có bất kỳ giới hạn moq nào cho đơn hàng OEM không?
A: MOQ thấp, 1 cái để kiểm tra mẫu có sẵn.
Q4. Bạn gửi hàng bằng cách nào và mất bao lâu để hàng đến nơi?
Trả lời: Vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Phải mất 3-5 ngày để đến nơi. Vận chuyển hàng không và đường biển cũng tùy chọn.
Q5. Làm thế nào để tiến hành một đơn đặt hàng cho bộ sạc?
Trả lời: Trước tiên hãy cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai, chúng tôi báo giá theo yêu cầu của bạn hoặc gợi ý của chúng tôi.
Thứ ba, bạn xác nhận các mẫu và đặt cọc cho đơn đặt hàng chính thức.
Thứ Tư Chúng Tôi sắp xếp việc sản xuất.
Q6. Có thể in logo của tôi trên sản phẩm bộ sạc không?
Đ: Vâng. Vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất.
Q7: Bạn có đảm bảo cho sản phẩm không?
Trả lời: Có, chúng tôi cung cấp bảo hành 2 năm cho các sản phẩm của mình.
Q8. Làm thế nào để đối phó với những sai sót?
Trả lời: Thứ nhất, sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt và tỷ lệ lỗi sẽ dưới 0,2%.
Thứ hai, trong thời gian bảo hành, chúng tôi sẽ gửi đèn mới với đơn đặt hàng mới với số lượng nhỏ. Đối với các sản phẩm bị lỗi theo lô, chúng tôi sẽ sửa chữa và gửi lại cho bạn hoặc chúng tôi có thể thảo luận về giải pháp bao gồm cả việc gọi lại theo tình hình thực tế.
Q9. Tại sao kết quả đo điện áp và dòng điện trên màn hình LCD không chính xác?
Trả lời: điện áp và dòng điện được hiệu chỉnh trước khi xuất xưởng, nếu không bộ sạc sẽ không hoạt động, vì vậy vui lòng kiểm tra kết nối dây đầu ra, khi khoảng cách giữa SMPS và thiết bị của bạn có vấn đề, vui lòng kéo dài cáp AC KHÔNG kéo dài cáp DC (cáp đầu ra) . Chiều dài cáp đầu ra được đề xuất là 1 mét (10AWG), trên 1 mét, sẽ ảnh hưởng đến độ chính xác của điện áp và dòng điện, đặc biệt là ở 30A 1500W.
Q10. Tại sao không sạc pin của tôi?
Trả lời: nếu điện áp pin đọc trên màn hình LCD trong cài đặt hoặc pin đã hết quá mức hoặc cài đặt số lượng tế bào sai hoặc mất kết nối pin, bộ sạc sẽ không sạc. vì vậy hãy kiểm tra kết nối pin, trước tiên hãy xác nhận số điện áp trên màn hình LCD gần với điện áp thực của pin, nếu không, bộ sạc không sạc, nếu có, vui lòng đặt thông số sạc và sau đó bắt đầu sạc.
Q11. Bộ sạc có thể giao tiếp với BMS thương hiệu khác không?
A: vâng, có một cổng điều khiển trên bộ sạc, để biết thêm chi tiết vui lòng liên hệ với chúng tôi.
Q12. làm thế nào để ngăn chặn bất kỳ tế bào nào bị sạc quá mức trong khi sạc?
A1: Phù hợp với BMS, BMS cắt sạc bằng cách ngắt mạch sạc, chẳng hạn như ngắt DCC, rơle, SSR. Bộ chuyển đổi pin.
A2: phù hợp với Bộ sạc BMS, dòng sạc điều khiển BMS cho đến 0. Không cắt sạc nhiều lần và lưu DCC, rơle, SSR, bất kỳ bộ chuyển đổi nào.
Q13. Bộ sạc có thể hoạt động một mình mà không cần BMS không?
A: có, nhưng pin có thể đã được sạc quá mức.
Q14. Bộ sạc có thể theo dõi từng điện áp di động không?
Trả lời: Không, bộ sạc giám sát tổng điện áp pin và dòng sạc, không thể giám sát từng điện áp di động, do đó, nếu không có BMS hoặc bảng bảo vệ khác, pin sẽ không an toàn trong quá trình sạc.
Q15. Bộ sạc có thể được điều khiển bằng thiết bị bên ngoài không?
Trả lời: có, thiết bị bên ngoài có thể kiểm soát dòng sạc ngay cả khi cắt sạc. nó chỉ dành cho phiên bản A.
Q16.Bộ sạc có tương thích với chức năng Plug and Play không?
Trả lời: có, nếu bạn đặt "Tự động sạc" thành BẬT trong khi sạc và sạc lâu hơn 1 phút, bộ sạc sẽ ghi nhớ các cài đặt. Lần tiếp theo bạn kết nối pin với bộ sạc, pin sẽ tự động sạc bằng các cài đặt trước đó. Chế độ này được gọi là chế độ sạc TỰ ĐỘNG, hoạt động giống như bộ sạc thông thường hoặc chung.
Lợi thế công ty
Bộ sạc và nguồn điện có công suất cao và hiệu suất cao sử dụng ZVS/ZCS vàChỉnh lưu đồng bộđể đạt được 94%hiệu quả cao. MCU điều khiển điện áp và dòng điện đầu ra, cho phép tất cảthông số sạcđể được lập trình.
BMS có độ chính xác cao và đo điện áp di động, dòng sạc và dòng xả cũng như nhiệt độ pin bằng cách sử dụng ADC 12 bit hoặc 16 bit.
Bộ sạc BMS và Bộ sạc giao tiếp với nhau, loại bỏ nhu cầu cắt sạc thông qua Open DCC hoặc rơle. Tính năng này tiết kiệmthời gian sạcVàkéo dài tuổi thọ pin, mà không cần cài đặt DCC hoặc rơle để cắt sạc khi bất kỳ tế bào nào đạt điện áp cao nhất.
CHARGERY là công ty gần như độc nhất trên thị trường UAV (mẫu RC, máy bay không người lái cỡ lớn) và EV (xe đạp điện, xe máy điện, xe tay ga điện tử). Chúng tôi đã phát triển đồng thời bộ sạc AC công suất cao và bộ BMS.
Từ năm 2006, chúng tôi tập trung phát triển bộ sạc công suất cao (lên tới 60A 3000W),cân bằng bộ sạc(Đầu vào AC, đầu vào DC và đầu vào kép AC/DC) và các bộ BMS 800A cho pin LiPo/LiFe/LiTO lên đến 24S.
Bộ sạc có thể sạc bất kỳ loại pin hóa học nào, bao gồm LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD và Pb (axit chì, pin VRLA). Số lượng tế bào,phí hiện tại,điện áp cuối, Vàkết thúc hiện tạiđều có thể được lập trình và bộ sạc có tính năng chống tia lửa vàbảo vệ phân cực ngượckhi pin điện áp cao được kết nối với bộ sạc hoặc bộ biến tần/bộ nạp.
Bộ sạc BMS có thể xử lý dòng điện lên tới 800A vàdòng xả, với thiết kế đặc biệtCông tắc tơ DC(DCC) bao gồm mạch triệt tiêu đột biến.
